Ưu điểm của công tắc điện thông minh cảm ứng kính phẳng

2.1. Thiết kế hiện đại, tinh tế, sang trọng

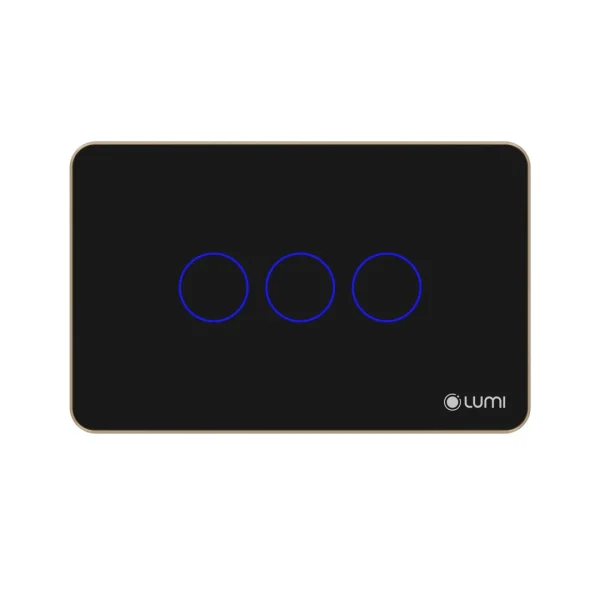

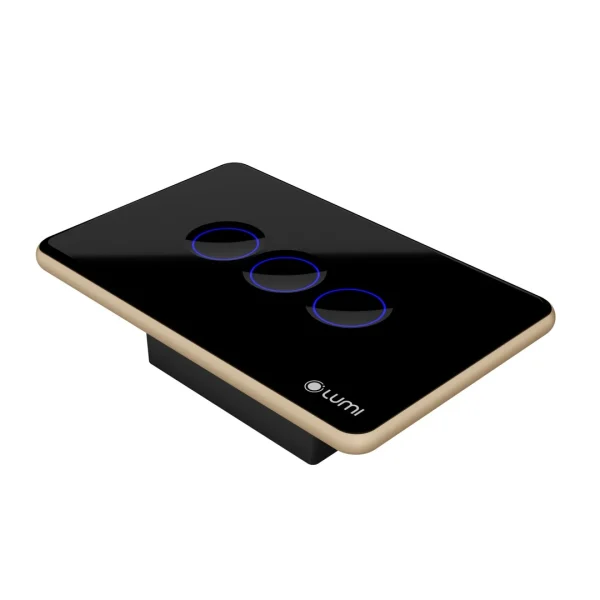

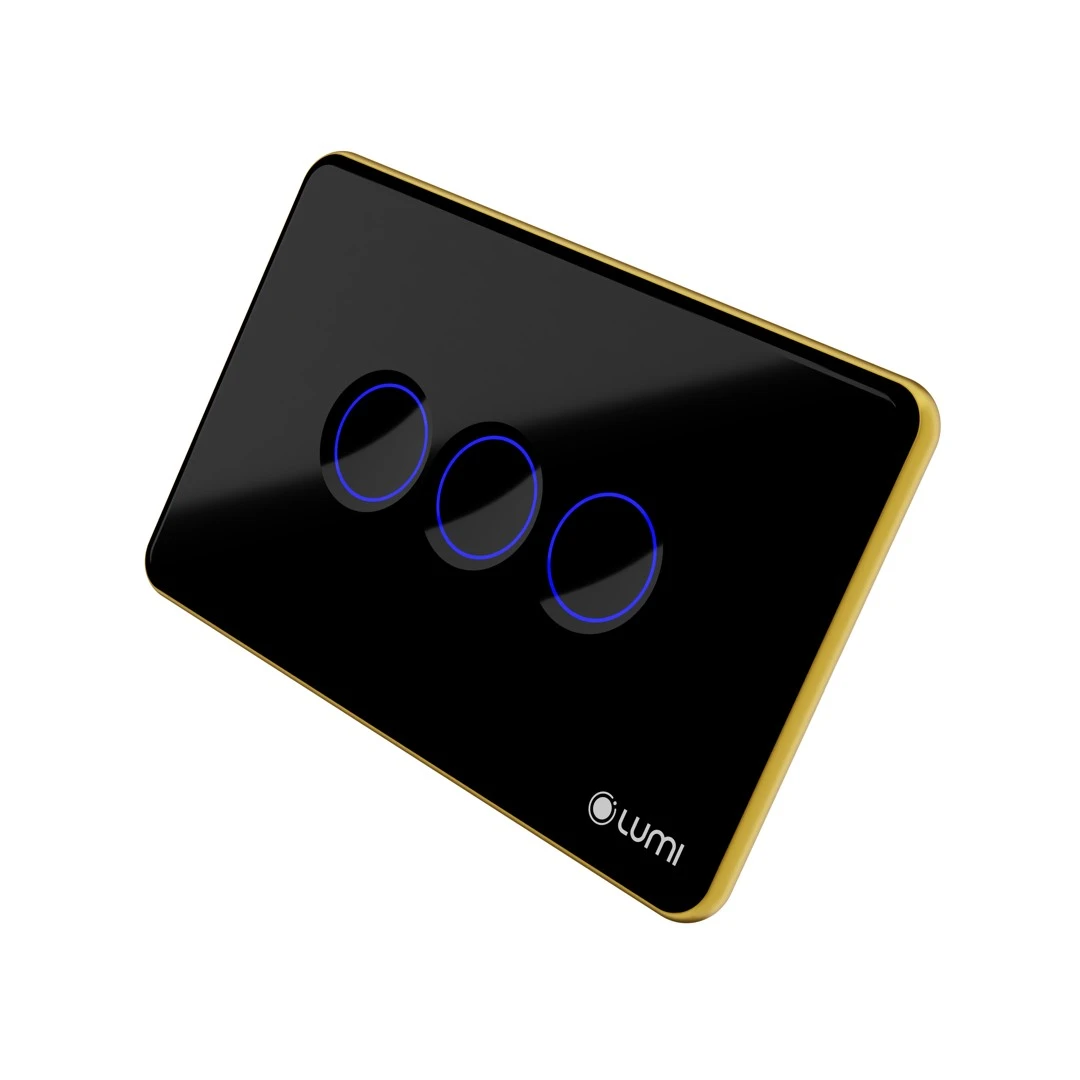

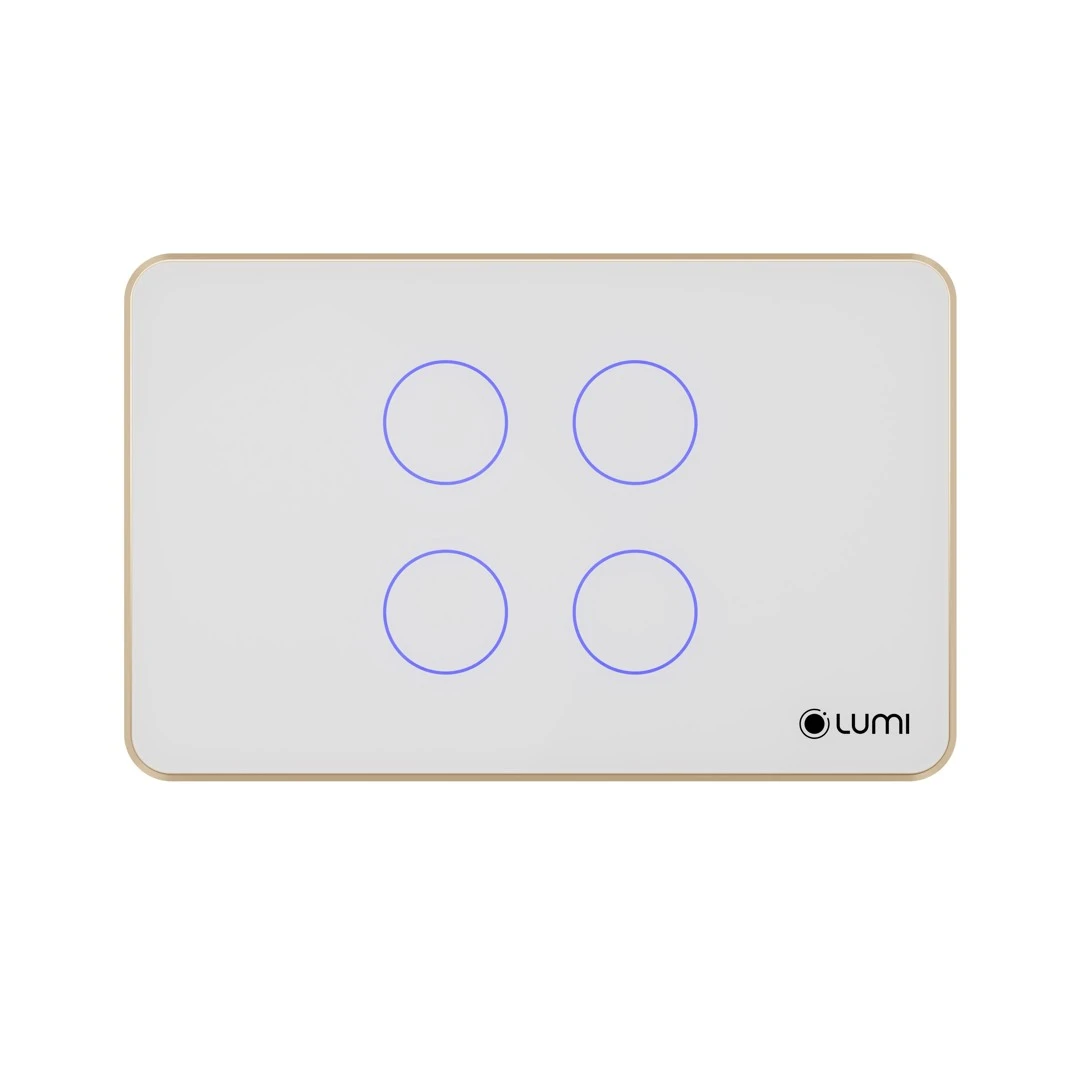

• Công tắc điện Luto là công tắc cảm ứng thông minh, sử dụng mặt mặt kính cường lực, chống xước, chống va đập tốt, kết hợp với LED trạng thái công tắc bao quanh, kèm theo logo Lumi ở góc phải tạo nên điểm nhấn cho thương hiệu và sự lôi cuốn cho sản phẩm.
• LED trạng thái công tắc luôn được tỏa sáng đồng đều dù bật hay tắt, nên bạn sẽ thấy ngay chiếc công tắc thông minh cảm ứng dù là trong đêm tối.

2.2. Độ bền cao

• Công tắc Luto có thiết kế liền khối với nhựa dày 1,2-2mm giúp tăng độ cứng và độ bền.
• Viền nhôm nguyên khối sử dụng công nghệ Anode chống oxy hóa, giảm tác động cong trong quá trình lắp đặt.
• Viền nhôm nguyên khối đã trải qua xử lý phức tạp để đạt độ sáng bóng và sang trọng.
• PET bảo vệ công tắc ngăn chặn sơn và bụi trước khi hoàn thiện cho công trình.

2.3. Chống ẩm tốt

Công tắc Luto được tăng cường khả năng chống ẩm quá trình hoạt động nhờ thêm 4 vị trí gioăng cao su:

• Gioăng cao su phần connector
• Gioăng cao su nút config
• Gioăng vỏ nguồn
• Nắp che cao su cho lỗ bắt ốc (phụ kiện đi kèm)

2.4. An toàn và độ nhạy cao

• Công tắc sử dụng công nghệ cảm ứng điện dung và nguồn cách ly, đảm bảo an toàn khi sử dụng.
• Thiết kế LED trạng thái công tắc xanh dương (khi tắt) và đỏ (khi bật) quanh nút giúp dễ dàng tìm kiếm trong bóng tối và bảo vệ thị lực.
• Người dùng có thể điều khiển bằng Smartphone/Tablet qua Internet hoặc bằng giọng nói.

2.5. Khả năng tương thích và tùy biến cao

• Công tắc thông minh Luto có khả năng tương thích cao với các loại đế âm trên thị trường.
• Tất cả các công tắc Luto đều là công tắc công suất cao và dễ dàng tuỳ biến giữa Smart Lighting và Smart Home.
• Luto cũng dễ dàng tùy biến cho phù hợp với từng gia đình nhờ việc cài đặt lịch LED công tắc trên smartphone, thay đổi độ sáng của LED theo khoảng thời gian.

3. Cách thức hoạt động của công tắc thông minh Luto cảm ứng kính phẳng viền nhôm

• Công tắc điện cảm ứng thông minh kính phẳng sẽ hoạt động theo sự điều khiển của bộ điều khiển trung tâm (Home Controller).
• Cách thức hoạt động của thiết bị sẽ được thể hiện qua ví dụ sau: Khi người dùng phát lệnh “tắt đèn” bằng cách chạm vào nút đèn trên app điện thoại, lệnh này sẽ được gửi tới bộ điều khiển trung tâm thông qua sóng Zigbee/BLE Mesh. Từ đó, bộ điều khiển trung tâm điều khiển công tắc cảm ứng bật/ tắt thiết bị đèn đúng như yêu cầu của chủ nhà.

Công tắc cảm ứng Luto kính phẳng viền nhôm không chỉ đơn thuần là một thiết bị điều khiển bật tắt các thiết bị, mà còn là một tác phẩm nghệ thuật thể hiện sự tinh tế và sang trọng. Với khả năng tích hợp công nghệ thông minh; bạn có thể kết nối công tắc thông minh cảm ứng với hệ thống nhà thông minh; điều khiển từ xa thông qua ứng dụng trên điện thoại thông minh của bạn. Hãy liên hệ ngay với Lumi để có thể trang trí ngôi nhà của bạn với sự tinh tế và hiện đại đến từ các mẫu công tắc như công tắc kính phẳng, công tắc thông minh Luto điều khiển rèm đơn, rèm đôi,…

1. Tổng quát về cửa cổng thông minh Luto

• Mã sản phẩm: LM-SxG/S
• LM-SxG/S là thiết bị công tắc LUTO cửa cổng của Lumi hỗ trợ điều khiển động cơ cửa cổng.
• Giao thức truyền thông không dây Zigbee, Ble Mesh
• Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life+ thông qua bộ điều khiển trung tâm.

2. Thông số kỹ thuật

Điện áp hoạt động	100 – 240VAC ~ 50/60Hz
Nhiệt độ hoạt động	0℃ – 50℃
Truyền thông	ZigBee/BLE Mesh
Công suất phát Zigbee	10 dbm
Công suất tiêu thụ không tải	< 0.5W
Công suất tải	Tải trở thuần: 3000W/kênh Tải LED: 300W/kênh Tổng công suất tải: <4000W
Kích thước (D x R x C)	Hình chữ nhật: 123 x 78 x 32.5 mm Hình vuông: 95 x 95 x 32.5 mm
Nguồn	Nguồn cách ly
Mặt kính tản sáng	Sáng đều
Phiên bản	Toàn bộ các nút đều là CSC cho bản 1,2,3,4 nút
Tương thích đế âm đơn simon, đế âm đôi	Có
Khả năng chống ẩm	Cao

3. Cấu tạo chi tiết

4. Lắp đặt thiết bị

Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.

• Chân L: Đấu dây lửa của nguồn điện.
• Chân N: Đấu dây trung tính của nguồn điện.
• Chân C: Đấu dây tín hiệu chung (Com) của động cơ cửa cổng.
• Chân 1,2: Đấu dây điều khiển động cơ.

4. Sử dụng thiết bị

4.1. Tự động khóa/ Mở khóa cảm ứng

• Khi công tắc được cấp nguồn công tắc sẽ ở chế độ khóa cảm ứng (Led công tắc sáng yếu ).
• Công tắc sẽ tự động khóa sau 15 giây không thao tác.
• Để mở khóa cảm ứng thao tác nhấn nhanh 2 lần nút bất kì trên công tắc (Led công tắc sáng mạnh), báo hiệu công tắc đã mở khóa.

4.2. Điều khiển mở/dừng/đóng cửa cổng

• Công tắc cửa cổng Lumi có 2 loại: công tắc cửa cổng 1 nút và công tắc cửa cổng 2 nút.
• Công tắc cửa cổng hoạt động ở chế độ nhấn nhả (Tự động quay về trạng thái tắt khi thả tay khỏi bề mặt cảm ứng)
• Để điều khiển mở/dừng/đóng: Sau khi mở khóa công tắc, nhấn giữ 500ms vào nút cảm ứng muốn điều khiển, led sẽ nháy xanh 2 lần báo hiệu nhấn giữ đủ 500ms, sau đó người dùng có 1.5s để nhả tay ra nếu muốn xác nhận điều khiển, giữ quá 1.5s thao tác điều khiển sẽ bị hủy bỏ.

4.3. Cài đặt điều khiển trên ứng dụng Lumi Life+

Cho thiết bị gia nhập mạng

• Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.
• Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee or Bluetooth => Chọn “Gia nhập mạng”.
• Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.
• Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

Sau khi gia nhập mạng, ta sẽ thấy có thêm một biểu tượng Repeater hiển thị cùng, biểu tượng này sẽ thể hiện tình trạng kết nối của sóng Zigbee trên công tắc.

Điều khiển thiết bị trên App Lumi Life+

• Icon sáng: Kích hoạt điều khiển.
• Icon tối: Công tắc cổng trở về trạng thái ban đầu.

Người dùng chạm vào biểu tượng thiết bị cổng để điều khiển mở/dừng/đóng. (Mỗi lần nhấn sẽ tương ứng với 1 lệnh điều khiển)

5. Cài đặt nâng cao

Sau khi công tắc gia nhập mạng thành công ta có thể tiến hành cài đặt các tính năng nâng cao cho công tắc ở ngay trên App Lumi Life+.

5.1. Khóa cảm ứng

Người dùng có thể khóa cảm ứng cho riêng từng nút bằng lựa chọn “Khóa cảm ứng” trên App.

Ngoài ra người dùng có thể khóa tất cả các nút cảm ứng bằng cách nhấn nhanh nút Config 10 lần.

Lúc này mặt cảm ứng sẽ không thể thao tác trực tiếp mà chỉ có thể điều khiển trên APP.

• Khóa cảm ứng – Led nháy đỏ 5 lần.
• Mở khóa cảm ứng – Led nháy xanh 5 lần.

5.2. Binding công tắc cổng

• Công tắc LUTO được bổ sung thêm tính năng binding giữa các công tắc cùng loại. (Áp dụng thêm cho công tắc Rèm, Cổng, Cửa cuốn)
• Không Binding công tắc “Rèm , Cổng , Cửa cuốn” với công tắc on/off, để tránh lỗi phát sinh.

Binding BLE Mesh (Khi công tắc kết nối ở chế độ BLE Mesh)

• Công tắc phải thuộc cùng HC/LC.
• Công tắc phải cùng là loại “công tắc cổng LUTO”
• Không giới hạn số lượng thiết bị.

Để bỏ binding ta xóa thiết bị khỏi nhóm binding trên APP

Binding hệ Zigbee (Khi công tắc kết nối ở chế độ Zigbee)

Chú ý: Cần thực hiện thao tác unlock điều khiển cảm trước khi cấu hình binding.

• Chọn thiết bị làm Initiator. (Công tắc chính )

+ Bước 1: nhấn giữ cảm ứng của nút muốn cấu hình binding trong vòng 10s

-→ LED của nút đó nháy hồng 2 lần thì thả tay ra.

+ Bước 2: Nhấn giữ 500ms vào nút đó đến khi led nháy xanh 2 lần thì thả tay ra

-→ LED của nút được nhấn sẽ sáng hồng, sau đó thiết bị sẽ tự động vào chế độ binding.

• Chọn thiết bị làm Target. (Công tắc phụ)

+ Bước 1: nhấn giữ cảm ứng của nút muốn cấu hình binding trong vòng 10s

-→ LED của nút đó nháy hồng 2 lần thì thả tay ra.

+ Bước 2:  Nhấn giữ 500ms vào nút đó đến khi led nháy xanh 2 lần thì thả tay ra

-→ LED của nút được nhấn sẽ sáng hồng, sau đó thiết bị sẽ tự động vào nhóm binding.

• Kết thúcĐể kết thúc quá trình Binding ta đợi 60 giây khi công tắc chính hết sáng hồng và trở về bình thường.Hoặc nhấn nhanh 2 lần nút config trên công tắc chính để lưu và kết thúc quá trình.

Để bỏ biding trên công tắc ta thực hiện:

Bước 1: Nhấn giữ cảm ứng của nút muốn bỏ binding trong vòng 10s

-→ LED của nút đó nháy hồng 2 lần thì thả tay ra.

Bước 2: Nhấn giữ 500ms vào nút đó đến khi led nháy xanh 2 lần thì thả tay ra

-→ LED của nút được nhấn sẽ sáng hồng, sau đó ta nhấn nhanh 2 lần nút config.

5.3. Các thao tác với nút config

Reset mạng BLE và Zigbee cho công tắc

Để reset mạng thiết bị người dùng ấn nhanh nút Config 5 lần. Sau khi hoàn tất quá trình Reset đèn Led trên công tắc sẽ nháy hồng 3 lần.

Khôi phục cài đặt mặc định

Thao tác trên chỉ để reset mạng, trong trường hợp cần reset toàn bộ cài đặt nâng cao trên công tắc (Độ sáng Led, chế độ cảm ứng,…) ta cần thực hiện như sau.

Thao tác: Ta nhấn giữ nút config 15s đến khi led số 1 nháy xanh đỏ, xen kẽ 2 lần thì nhả tay.

• Thiết bị sẽ khôi phục tất cả cài đặt về giá trị mặc định.

Lựa chọn Master (Lựa chọn loại sóng kết nối chính)

Công tắc LUTO hỗ trợ 2 chuẩn sóng Zigbee và Bluetooth. Khi hoạt động công tắc sẽ chọn một sóng làm kết nối chính, sóng còn lại sẽ ở chế độ Repeater.

Thao tác: Ta nhấn 7 lần nút config để chuyển đổi chế độ, sau đó quan sát led hiển thị:

• Led nháy hồng 3 lần: Zigbee là Master
• Led nháy xanh 3 lần: Bluetooth là Master

Kiểm tra Master (Loại sóng kết nối chính)

Thao tác: Ta nhấn nút config 3 lần, sau đó quan sát led hiển thị:

• Led nháy hồng 3 lần: Zigbee là Master
• Led nháy xanh 3 lần: Bluetooth là Master

Cài đặt độ sáng LED hiển thị

Thao tác :Ta nhấn giữ nút config khoảng 5s đến khi thay led thay đổi độ sáng nhả ra.

Khóa cảm ứng công tắc

Lock/Unlock tất cả các nút cảm ứng

Thao tác: Ta nhấn 10 lần nút config, sau đó quan sát led hiển thị

➔ Led nháy xanh 5 lần: Unlock (Mở khóa)

➔ Led nháy đỏ 5 lần: Lock (Khóa)
