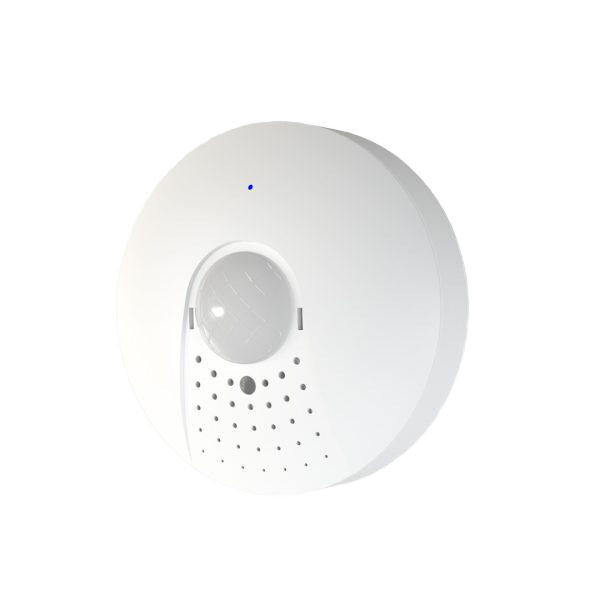

Cảm biến phát hiện chuyển động Zigbee

Cảm biến chuyển động Lumi, được sản xuất tại Việt Nam. Thân và vỏ làm từ nhựa chống cháy PP, an toàn cho người sử dụng. Sản phẩm đạt tiêu chuẩn xuất khẩu Châu Âu CE và tiêu chuẩn về hạn chế các chất nguy hiểm RoHS, hiện đã có mặt trên 8 quốc gia và vùng lãnh thổ trên thế giới. Có thể gọi đây là cảm biến hồng ngoại, hoặc cảm biến nhiệt độ, hoặc cảm biến độ ẩm, hoặc cảm biến ánh sáng đều được. Vì Smarthome Lumi đã tích hợp tất cả những chiếc cảm biến kia bên trong chiếc vỏ màu trắng nhỏ nhắn, hiện đại này.

1. Cấu tạo cảm biến chuyển động Zigbee Lumi

1.1. Mạch cảm biến chuyển động

Mạch cảm biến chuyển động là một thiết bị quan trọng trong cảm biến chuyển động; giúp phát hiện sự thay đổi về vị trí hoặc chuyển động của các đối tượng trong môi trường xung quanh.

1.2. Thân vỏ

• Thân vỏ thường được làm từ chất liệu nhựa ABS chống nước, chống bám bẩn và chịu được điều kiện môi trường khác nhau.
• Vỏ cảm biến được thiết kế nhỏ gọn giúp bảo vệ các bộ phận bên trong.

1.3. Một số thiết bị khác

Ngoài ra còn một số các thành phần khác như:

• Mắt cảm biến
• Ốc vít
• Pin

>> Tham khảo thêm +100 Thiết bị điện thông minh Lumi chính hãng

2. Tính năng cảm biến chuyển động Lumi

2.1. Cảm biến chuyển động tự động bật tắt đèn khi có người

• Đây là tính năng căn bản nhất của một chiếc cảm biến phát hiện chuyển động. Khi gắn cảm biến chuyển động Lumi tại các vị trí như hành lang, cửa ra vào, cổng, bạn có thể cài đặt cho cảm biến truyền lệnh mở, tắt đèn khi phát hiện chuyển động.
• Với tính năng này, ông bà, hay các con trong nhà sẽ an toàn hơn khi leo cầu thang, đi trên hành lang, hay ra vào nhà vệ sinh vào buổi tối

>> Xem thêm sản phẩm cảm biến mới của Lumi: Cảm biến hiện diện thông minh

2.2. Cảm biến người ra vào tích hợp cảm biến đo ánh sáng

• Cảm biến đo ánh sáng tích hợp bên trong, cho phép gia chủ theo dõi độ sáng trong phòng mọi lúc mọi nơi, theo thời gian thực.
• Với tính năng này, gia chủ có thể cài đặt lệnh tự động đóng rèm khi trời quá sáng, hoặc tự động mở rèm khi trời quá tối vào khoảng thời gian ban ngày.

2.3. Cảm biến hồng ngoại tích hợp nhiệt kế điện tử

Gia chủ có thể biết được nhiệt độ tại một điểm bất kỳ có gắn cảm biến, mọi lúc mọi nơi, qua app Lumi Life. Đây là một vài ví dụ bạn có thể làm với cảm biến tích hợp nhiệt kế bên trong:

• Đưa ra cảnh báo khi nhiệt độ phòng vượt quá 45 độ C
• Tự động đóng rèm, bật điều hòa khi nhiệt độ trong phòng trên 35 độ C
• Tự động bật máy sưởi khi nhiệt độ phòng dưới 18 độ C

2.4.  Cảm biến tích hợp cảm biến đo độ ẩm

• Chúng ta thường cảm thấy khó chịu khi độ ẩm trong không khi quá cao, và cảm thấy khô rát, thiếu nước khi độ ẩm quá thấp.
• Với cảm biến đo độ ẩm tích hợp bên trong, gia chủ có thể đặt lệnh tự động mở quạt, mở thông gió, mở máy điều chỉnh độ ẩm theo mong muốn của mình

3. Lắp đặt cảm biến người ra vào hồng ngoại

Bước 1: Cấp nguồn cho cảm biến phát hiện chuyển động

Với cảm biến thông minh sử dụng pin

• Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm

• Lắp pin được cấp kèm (trong hộp) vào khay đựng pin trên thiết bị (bản dùng pin)

Với cảm biến sử dụng nguồn 220V

• Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm
• Lắp bộ biến đổi nguồn được cấp kèm sản phẩm
• Sau khi cấp nguồn thành công, thiết bị nháy hồng 3 lần trong thời gian 3s

Lưu ý:

Khi lắp cảm biến trên trần thạch cao với nguồn, người dùng cần khoét lỗ lắp đặt nguồn làm sao cho hợp lý

Bước 2: Lắp đặt cảm biến chuyển động vào vị trí

Lưu ý:

Trước khi tiến hành lắp đặt, người dùng cần phải cho thiết bị hoàn thành việc gia nhập mạng trước

Cố định mặt sau lên vị trí lắp đặt:

• Thiết bị được thiết kế với 2 tùy chọn lắp đặt: Cố định bằng băng dính 2 mặt và cố định bằng vít
• Đặt mặt trước làm sao cho các ngàm của mặt sau trùng với các rãnh ngàm của mặt trước, sau đó xoay mặt trước theo chiều cùng kim đồng hồ để các ngàm ăn khớp vào rãnh.


Lưu ý:

• Ngàm nhỏ ở mặt sau tương ứng với rãnh nhỏ ở mặt trước. Thiết bị được thiết kế chỉ 1 vị trí có thể xoay ăn khớp giữa mặt trước và mặt sau
• Đây là thiết bị lắp trong nhà, không sử dụng ngoài trời

4. Ứng dụng cảm biến phát hiện chuyển động Zigbee

Cảm biến phát hiện chuyển động có nhiều ứng dụng khác nhau trong cuộc sống và công nghệ, bao gồm:

• Làm cảm biến đèn nhà tắm
• Làm cảm biến đèn cầu thang
• Làm cảm biến tự bật đèn
• …

THÔNG SỐ KỸ THUẬT

1. Tổng quát

Mã sản phẩm: LM-MDZ/2.1 (bản dùng nguồn)

• Thiết bị cảm biến chuyển động của Lumi hoạt động bằng công nghệ cảm biến hồng ngoại.
• Thiết bị được sử dụng để kích hoạt các thiết bị khác trong hệ thống, thông qua bộ điều khiển trung tâm.

2. Thông số kỹ thuật

3. Lắp đặt thiết bị

Bước 1: Cấp nguồn thiết bị.

• Lắp pin cho cảm biến sử dụng nguồn pin:
• Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.
• Lắp pin được cấp kèm vào khay đựng pin trên thiết bị.
• Cấp nguồn cho cảm biến sử dụng nguồn điện 220V AC:
• Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.

Lưu ý:
Đối với lắp cảm biến trên trần thạch cao dùng nguồn người dùng khoét lỗ lắp đặt nguồn hợp lí để lắp đặt được cảm biến.

Bước 2: Lắp đặt thiết bị lên vị trí.

Lưu ý:
Trước khi lắp đặt hoàn thiện sản phẩm người dùng cần phải cho thiết bị hoàn thành việc gia nhập mạng trước đó.

• Cố định mặt sau lên vị trí lắp đặt:
• Lắp đặt hoàn thiện sản phẩm lên đúng vị trí

Lưu ý:

• Ngàm nhỏ ở mặt sau tương ứng với rãnh nhỏ ở mặt trước. Thiết bị được thiết kế chỉ 1 vị trí có thể xoay ăn khớp giữa mặt trước và mặt sau.
• Đặc biệt đây là thiết bị lắp ở trong nhà khuyến cáo không sử dụng ở ngoài trời.

2. Sử dụng thiết bị

2.1. Phát hiện chuyển động

• Thiết bị phát hiện chuyển động khi có người di chuyển trong vùng cảm ứng và thông báo về bộ điều khiển trung tâm.
• Phát hiện chuyển động: Đèn chỉ thị sáng xanh, nháy nhanh 2 lần.
• Nếu không có tín hiệu chuyển động: Đèn chỉ thị nháy xanh theo chu kỳ 2s/1 lần.

2.2. Góc quét chuyển động của cảm biến

Vùng phát hiện chuyển động của cảm biến:

• Vùng phát hiện chuyển động góc 1
• Vùng phát hiện chuyển động góc 2

2.3. Phụ kiện che mắt cảm biến

Từ tháng 6/2020 cảm biến chuyển động được thiết kế theo mẫu mới có thể gắn thêm phụ kiện để giảm bớt góc quét chuyển động của cảm biến.

2.4. Lựa chọn mức thời gian trễ

• Thời gian trễ là khoảng thời gian tính từ khi cảm biến bắt đầu không phát hiện thấy chuyển động đến thời điểm cảm biến xác nhận trạng thái và gửi tín hiệu về HC.
• Cảm biến chuyển động có 3 mức thời gian trễ: 30s, 120s, 300s.
• Mặc định ban đầu là 30s.
• Người dùng có thể thay đổi các mức thời gian trễ bằng cách nhấn đúp (2 lần liên tiếp) nút config trên mạch cảm biến để chuyển đổi các mức thời gian trễ được miêu tẳ như bảng dưới.

Cài đặt thời gian trễ

2.5. Cảm biến nhiệt độ, độ ẩm và ánh sáng

• Cảm biến ánh sáng và cảm biến nhiệt độ, độ ẩm của thiết bị giúp thiết bị đo lường được điều kiện thực tế và sự thay đổi của môi trường xung quanh vị trí lắp đặt cảm biến để thông báo tới người sử dụng. Các chỉ số môi trường được hiển thị ở ứng dụng trên điện thoại.
• Chỉ số môi trường về ánh sáng nhiệt độ, độ ẩm của thiết bị cũng có thể dùng làm điều kiện để cài đặt các chế độ Rule tự động tùy theo mục đích người dùng.

Lưu ý:
Các thông số môi trường cảm biến sẽ không cập nhật thường xuyên.

3. Cài đặt thiết bị trên ứng dụng Lumi Life

3.1. Cho thiết bị gia nhập mạng

• Để cài đặt thiết bị cảm biến chuyển động bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC và đã tạo nhà trên hệ thống.
  • Bước 1: Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => cho thiết bị gia nhập mạng.
  • Bước 2: Gia nhập mạng cảm biến chuyển động. Ấn giữ nút Config trong 1s khi đèn chỉ thị nháy xanh 2 lần thì thả tay => Theo dõi trạng thái đèn chỉ thị để kiểm tra tình trạng gia nhập mạng của thiết bị (trong khoảng 40 giây) => Khi thiết bị gia nhập mạng thành công đèn chỉ thị nháy hồng 3 lần.
• Thiết bị gia nhập mạng không thành công đèn chỉ thị sẽ nháy đỏ 3 lần, khi đó người dùng thực hiện reset thiết bị, sau đó thực hiện gia nhập lại thiết bị như trên.
• Lưu ý: Thiết bị cảm biến chuyển động khi gia nhập mạng sẽ có 5 enpoint hiển thị trên ứng dụng: cảm biến chuyển động, cảm biến ánh sáng, cảm biến nhiệt độ, cảm biến độ ẩm, mức pin.

(Chi tiết xem cài đặt thiết bị)

3.2. Trạng thái thiết bị

• Sau khi gia nhập mạng thành công, người dùng đặt tên thiết bị cho vào phòng.
• Trong giao diện phòng người dùng chuyển sang tab hiển thị cảm biến để xem trạng thái của cảm biến.

3.3. Cài đặt rule tự động

• Đối với cảm biến chuyển động người dùng có thể cài đặt Rule tự động bật/tắt thiết bị khác trong nhà hoặc cài đặt các Rule tự động khác theo ý muốn.
• Đầu vào của Rule là cảm biến chuyển động, đầu ra là thiết bị mà người dùng muốn điều khiển bằng cảm biến.
• Người dùng chọn trạng thái thiết bị đầu vào và thiết bị đầu ra phù hợp với nhu cầu sử dụng.

(Chi tiết xem hướng dẫn cài đặt rule).

3.4. Reset thiết bị

• Nhấn giữ nút Config trong 5s cho đến khi đèn chỉ thị sáng hồng thì thả tay.
• Đèn chỉ thị nháy hồng 3 lần theo chu kì 1 giây/ lần, thiết bị rời mạng thành công quay lại trạng thái ban đầu.

4. Bộ sản phẩm đóng gói

Loại cảm biến sử dụng nguồn 220V AC

Hộp đóng gói sản phẩm bao gồm:

• 1 thiết bị cảm biến chuyển động
• 1 bộ hướng dẫn sử dụng
• 1 bộ adapter
• 1 bộ ốc vít lắp đặt

================================================================
